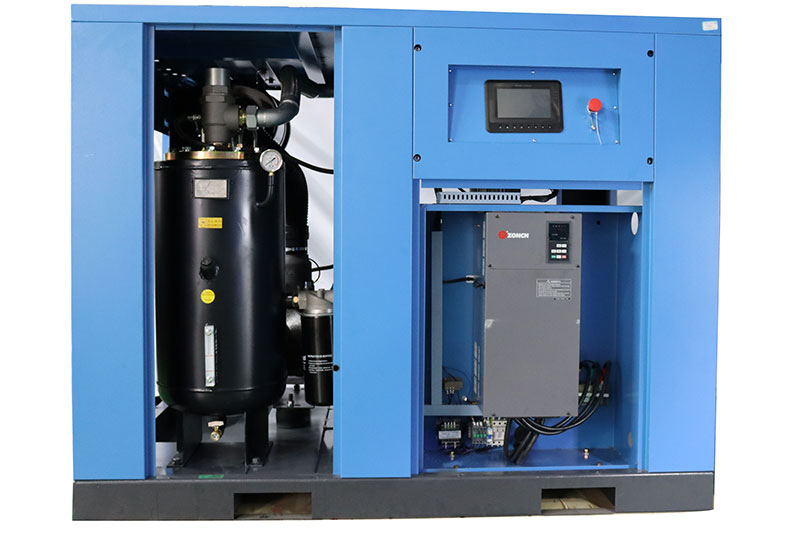

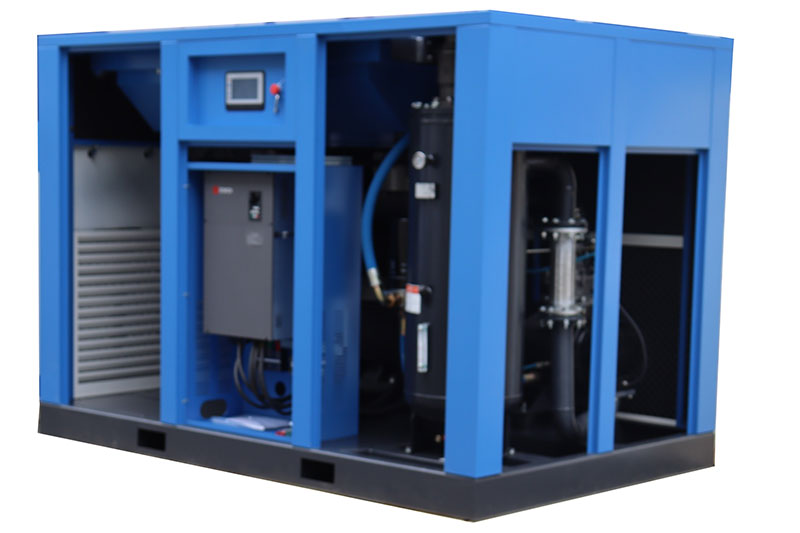

Compresor de Tornillo Rotativo PM-VSD, Serie VP

Compresor de Tornillo Rotativo PM-VSD, Serie VP
  • Compresor de Tornillo Rotativo PM-VSD, Serie VP
  • Compresor de Tornillo Rotativo PM-VSD, Serie VP
  • Compresor de Tornillo Rotativo PM-VSD, Serie VP
  • Compresor de Tornillo Rotativo PM-VSD, Serie VP

    • Compresor de Tornillo Rotativo PM-VSD, Serie VP

    Nuestros compresores rotativos de tornillo de la serie VP PM-VSD consumen de 6-20% menos energía que los sistemas de aire comprimido que utilizan motores asíncronos trifásicos convencionales. Con un rango de frecuencia relativamente amplio de 30-200hz, este compresor de tornillo con variador de velocidad (VSD) reduce el consumo de energía en un 15-35% en comparación con otros compresores de aire que operan a frecuencias de 30-100hz. Además, el motor cumple con los estándares IE3 y MEPS.
    • Potencia 5,5-132kW
    • Presión de trabajo 8-15bar
    • Aire libre de suministro 0,14-23,08m³/min
    • Características
    • Ventajas
    • Especificaciones
    Características
    • Mantiene la presión de la red de tuberías dentro de ±0.01MPa;
    • Presión media de trabajo recudida y menos fugas;
    • El método de arranque suave aumenta el equilibrio de corriente del motor y evita sobretensiones;
    • Nuestro compresor de tornillo rotativo PM-VSD se puede diseñar y configurar de acuerdo con sus necesidades específicas, como el método de enfriamiento por aire / enfriamiento por agua, el contenido de aceite, el peso y la dimensión;
    • Frecuencia más amplia ajustable de 30-200Hz, el rango de ajuste amplio puede adaptarse bien a la condición del consumidor.
    • Se podrían seleccionar más inversores como Siemens, ABB, Vaconn, Schneider, inversor HOLIP (opcional).
    • Garantía del compresor de 1 año, garantía final de aire de 3 años;
    Ventajas

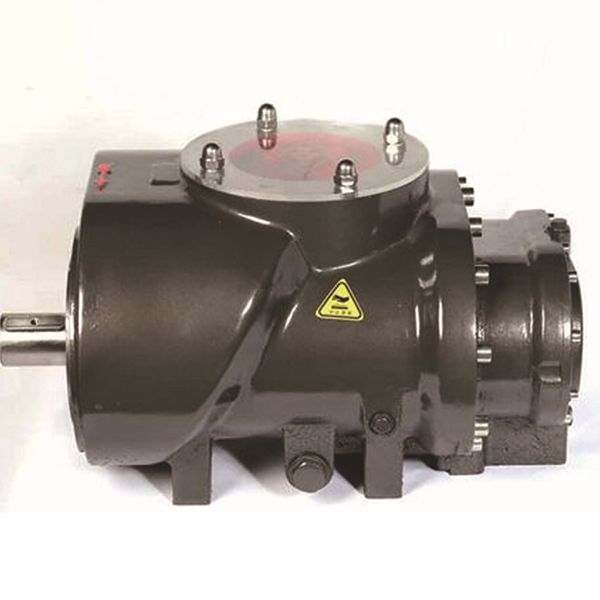

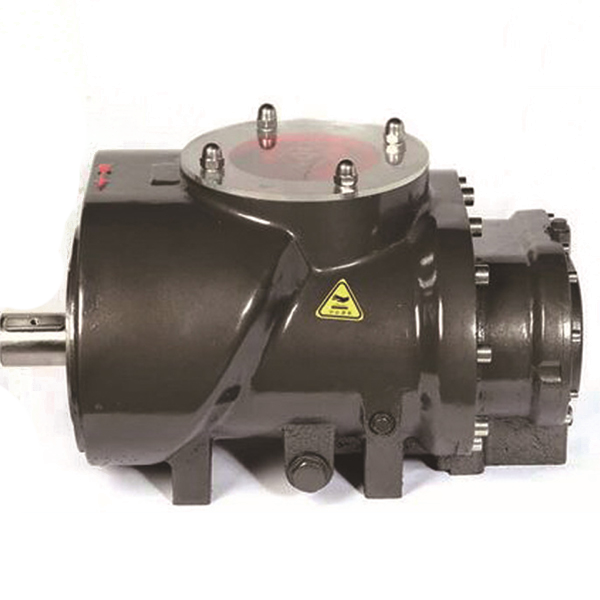

    Cabezales mejorados para un mayor caudal

    Cabezales mejorados para un mayor caudal los cabezales de alto caudal junto con el motor funcionan a baja velocidad, cada rotor funciona a la velocidad adecuada, proporcionando la mejor relación entre la tasa de salida y la presión para una eficiencia de nivel superior.

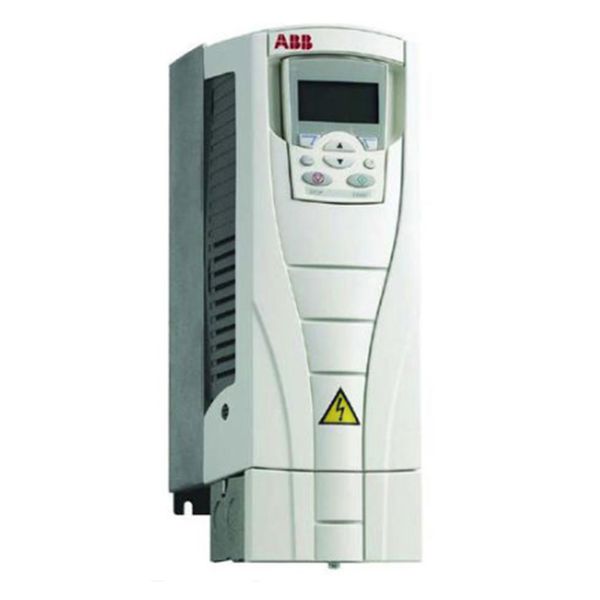

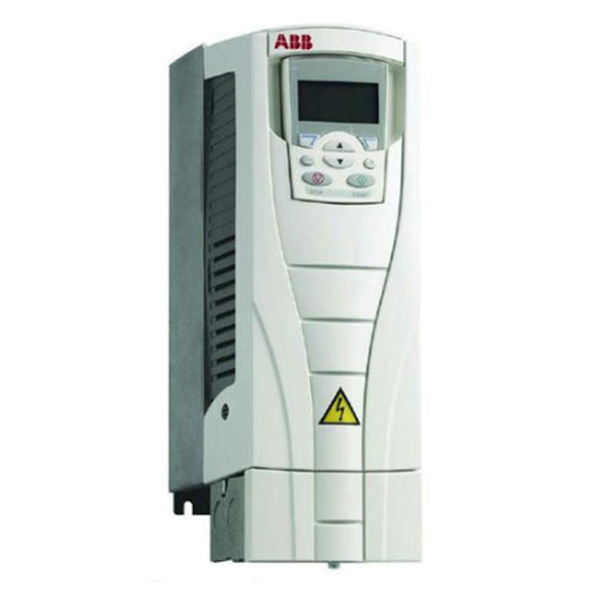

    Rango de frecuencia más amplia de 30-200hz para un ahorro de energía del 15-35%

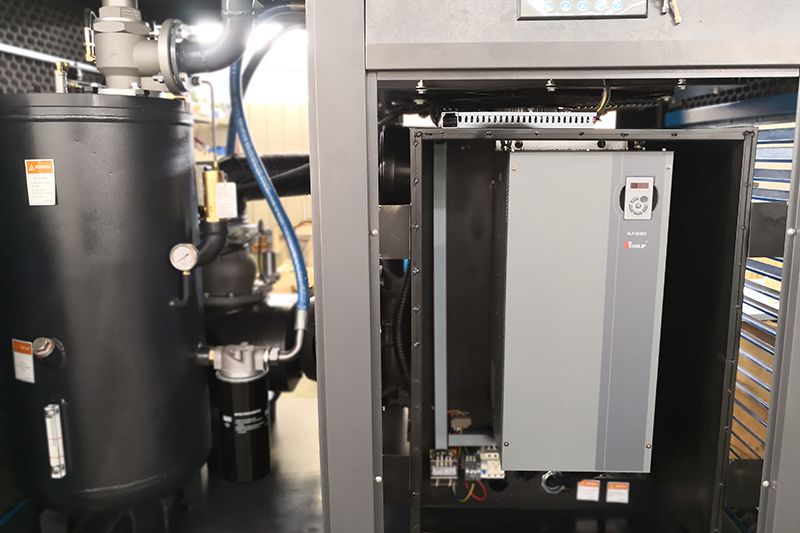

    Rango de frecuencia más amplia de 30-200hz para un ahorro de energía del 15-35% El sistema de control de nueva generación y los ventiladores de refrigeración emplean convertidores de frecuencia duales para garantizar un funcionamiento estable y eficiente desde el punto de vista energético. El diseño modular facilita el mantenimiento del compresor de aire. Los recubrimientos de PCB protegen los componentes del polvo, la humedad y el desgaste. El diseño de radiación de calor permite utilizar el compresor de aire en un entorno de trabajo con una temperatura ambiente de hasta 50 °C.

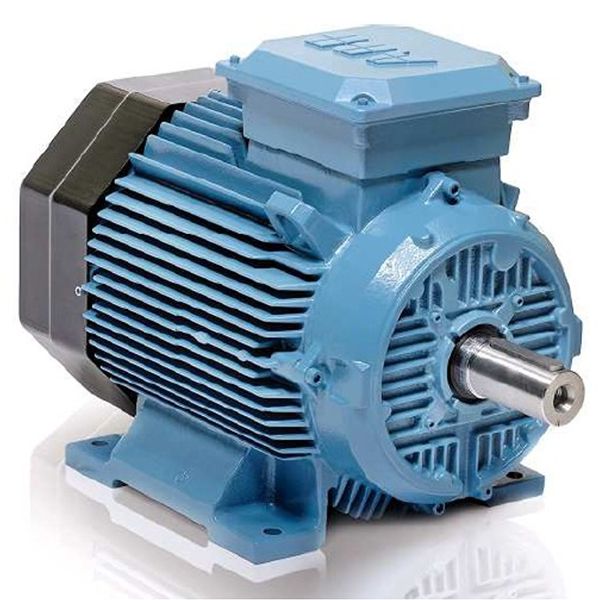

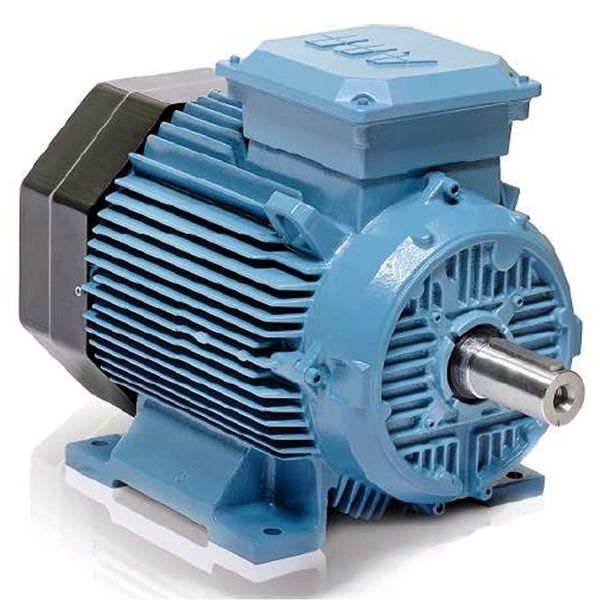

    Motor PM-VSD de mayor eficiencia, IE3/IE4, IP55, SF.1.2, estándar TEFC aplicado para compresores.

    Motor PM-VSD de mayor eficiencia, IE3/IE4, IP55, SF.1.2, estándar TEFC aplicado para compresores. El motor PM-VSD actualizado podría alcanzar una eficiencia máxima del 96.8%, una frecuencia de 30 a 200 hz ajustada para un mejor rendimiento de ahorro de energía y para alcanzar el estándar de eficiencia energética de CN-CE-1306-06/21.

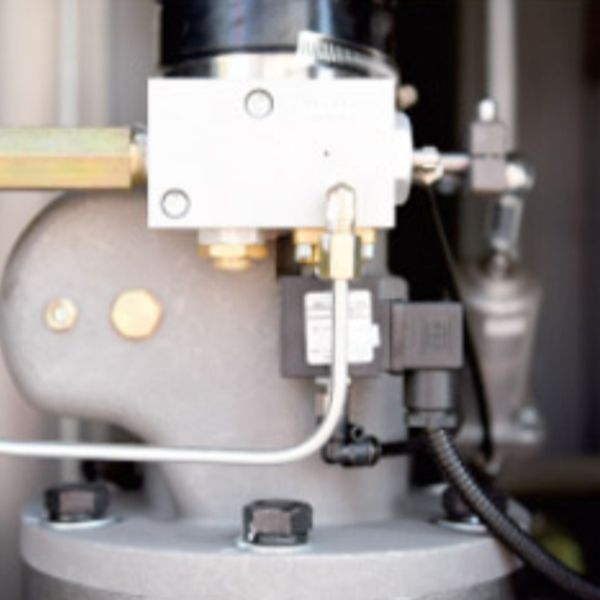

    Válvulas de entrada con aberturas más grander

    Válvulas de entrada con aberturas más grander La válvula de entrada de gran tamaño normalmente cerrada tiene una caída de presión extremadamente baja, lo que reduce las fallas y prolonga la vida útil.

    Sistema de válvula de entrada de alta durabilidad y rendimiento

    Sistema de válvula de entrada de alta durabilidad y rendimiento

    • Utilizamos la gama alta AIV / / JIV / MPV series IGV y MPV
    • Seguro: presión de diseño de 16 bar
    • Fiable: mayor calidad
    • Mayor vida útil: piezas de repuesto fiables
    Sistema de refrigeración de alta eficiencia y ampliación, ventilador centrífugo (opcional)

    Sistema de refrigeración de alta eficiencia y ampliación, ventilador centrífugo (opcional)

    • Clase IP del motor: IP44;
    • Motor sin función autoenfriada;
    • Motor sin factor de servicio;
    • Bajo flujo de aire de refrigeración;
    • Menor presión de aire de refrigeración;

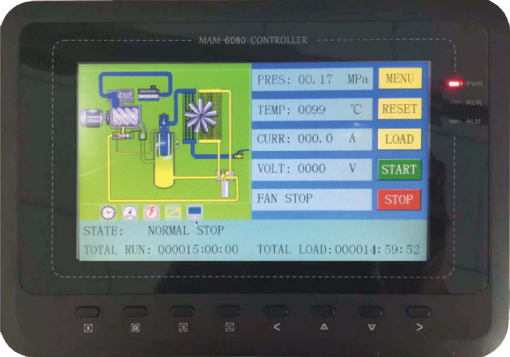

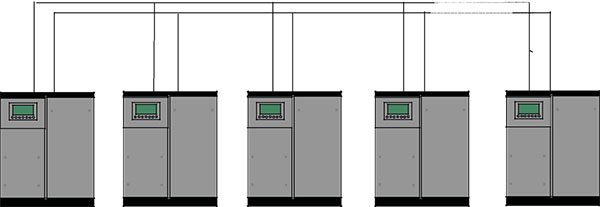

    El CONTROLADOR INTELIGENTE (SMART CONTROLLER) garantiza un control eficiente y la supervisión del sistema
    El CONTROLADOR INTELIGENTE (SMART CONTROLLER) garantiza un control eficiente y la supervisión del sistema

    El CONTROLADOR INTELIGENTE (SMART CONTROLLER) garantiza un control eficiente y la supervisión del sistema El modo de bloque se puede configurar como VSD –VSD, PF-PF o VSD- PF. El controlador puede controlar de forma remota un máximo de 16 dispositivos, 1.2 terminales (terminal RS485).

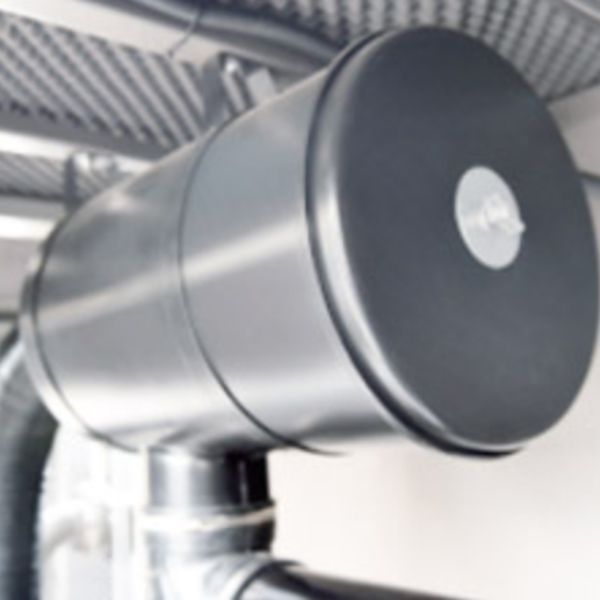

    Excelente eficiencia de filtración

    Excelente eficiencia de filtración El 99,99% de las partículas de polvo se eliminan antes de que entren en el cabezal, lo que garantiza una mayor vida útil del compresor.

    Especificaciones Técnicas
    Modelo Flujo de aire (m3/min)* Potencia (kw) Entrada/Salida Ruido Dimensión Peso
    8bar 10bar 13bar 15bar Motor Motor (Ventilador) dB(A)** Largo×Ancho×Alto en mm kg
    LGCD-5.5 VP
    		 0.22-0.87 0.19-0.75 0.16-0.61 0.14-0.53 5.5 0.09 G1 69 900×750×900 255
    LGCD-7.5 VP
    		 0.30-1.20 0.26-1.04 0.23-0.90 0.2-0.80 7.5 0.09 G1 69 900×750×900 260
    LGCD-11 VP
    		 0.45-1.79 0.40-1.58 0.35-1.32 0.3-01.17 11 0.18 G1 70 950×800×1290 390
    LGCD-15 VP
    		 0.60-2.40 0.55-2.15 0.46-1.84 0.42-1.66 15 0.18 G1 70 950×800×1290 400
    LGCD-20 VP
    		 0.75-3.00 0.73-2.90 0.65-2.52 0.55-2.02 18.5 0.37 G1 71 1250×960×1300 555
    LGCD-22 VP
    		 0.88-3.51 0.80-3.16 0.68-2.71 0.62-2.45 22 0.37 G1 71 1250×960×1300 695
    LGCD-30 VP
    		 1.25-4.88 1.10-4.32 0.95-3.64 0.82-3.25 30 0.75 G1-1/4 71 1440×1006×1296 740
    LGCD-37 VP
    		 1.46-5.83 1.31-5.21 1.11-4.44 1.02-4.01 37 0.75 G1-1/4 73 1440×1006×1296 805
    LGCD-45 VP
    		 1.77-7.08 1.58-6.30 1.36-5.43 1.25-4.94 45 1.1 G1-1/4 75 1440×1006×1296 845
    LGCD-55 VP
    		 2.33-9.32 2.09-8.33 1.77-7.05 1.58-6.31 55 1.1 G2 75 1600×1200×1650 1260
    LGCD-75 VP
    		 3.1-12.31 2.8-11.13 2.44-9.61 2.19-8.74 75 1.1 G2 75 1600×1200×1650 1460
    LGCD-90 VP
    		 4.2-16.45 3.6-14.26 3.0-11.72 2.70-10.8 90 2.2 G2 75 2000×1580×1790 1650
    LGCD-110 VP
    		 5.1-20.26 4.4-17.48 3.6-14.25 3.3-13.05 110 2.2 G2 78 2540×1700×1900 1850
    LGCD-132 VP
    		 5.8-23.08 5.2-20.54 4.5-17.65 4.2-16.05 132 2.2 G2 78 2540×1640×1800 2350
    LGCD-160 VP
    		 7.1-28.00 7.1-26.00 6.05-22.00 6.5-18.39 160 3.8 G2-1/2 80 2540×1640×1800 2490
    LGCD-200 VP
    		 9.05-36.00 9.05-33.00 7.15-25.00 7.15-21.00 200 7.6 DN80 80 3150×1800×2100 3390
    LGCD-250 VP
    		 11.3-45.00 11.3-40.00 9.25-32.00 8.2-28.00 132 7.6 DN80 81 3150×1800×2100 3690
    LGCD-280 VP
    		 13.5-49.20 13.5-45.00 11.5-41.30 10.5-38.50 280 11 DN100 81 3450×2000×2200 5790
    LGCD-315 VP
    		 15.5-56.50 15.5-50.50 12.5-45.00 12.5-41.05 315 11 DN100 83 3450×2000×2200 6890
    Nota:
    • Los parámetros anteriores son solo para referencia, los parámetros finales están sujetos a los dibujos. Los parámetros y colores se pueden diseñar de acuerdo con las necesidades de los clientes.
    • La refrigeración por aire/agua, el contenido de aceite, el peso y las dimensiones externas se pueden diseñar de acuerdo con los requisitos y necesidades del usuario, sujeto a la orden final y al acuerdo técnico.
    • Convertidores de frecuencia (opcional).
    • 1 año de garantía para el compresor de aire y 2 años de garantía para el extremo de aire.
